Nuklidkarte

Wir wissen, dass es viele verschiedene Isotope (unterschiedliche Massenzahl) von Atomen desselben Elements gibt.

Im Periodensystem finden wir also jedes Element, aber nicht die unterschiedlichen Isotope.

Merke

Nuklide sind Atomkerne, die eindeutig durch Massenzahl und Kernladungszahl definiert sind.

Radionuklide sind alle instabile Atomkerne (Nuklide), bei denen eine Kernumwandlung möglich ist.

Dazu gibt es die Nuklidkarte (Isotopenkarte), welche alle bekannten Nuklide beinhaltet.

Beispiel

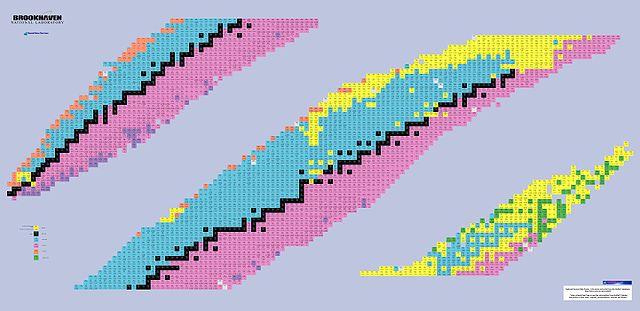

Ein Beispiel, um einen Eindruck von der Größe der Nuklidkarte zu erhalten. Meistens arbeitet man jedoch nur mit den benötigten Ausschnitten.

Merke

Die Nuklidkarte enthält alle möglichen Nuklide. Man findet dort u. a. die Halbwertszeit, Zerfallsarten oder Zerfallsenergie. Meist werden die Zerfallseigenschaften (stabil, radioaktiv, ...) farbig markiert.

Radioaktive Zerfälle auf der Nuklidkarte

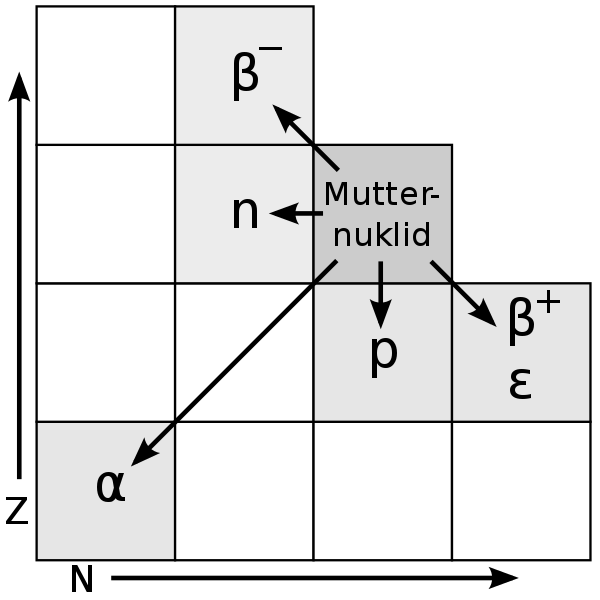

Meist wird farbig markiert, welche Zerfälle (z. B. Alpha- oder Beta-Minus-Zerfall) auftreten. Nuklide mit mehreren Zerfallsmöglichkeiten sind entsprechend zweifarbig.

Auch kann man durch die Anordnung sehr leicht das Zerfallsprodukt ermitteln.

Pediadeep, Cepheiden [CC BY-SA 3.0 (http://creativecommons.org/licenses/by-sa/3.0/)]

Durch die Darstellung der Neutronenzahl N auf der x- und der Kernladungszahl Z auf der y-Achse, gilt:

Alphazerfall: Das Tochternuklid befindet sich zwei Einheiten links und zwei nach unten.

Beta-Minus-Zerfall: Eine Einheit nach links und eine nach oben.
